卡士托避震管7690/9

减震器可以安装在制冷系统的吸入和排放管线上，尽可能靠近压缩机。减震器并非设计用于调整可能的管道未对准情况。减震器的安装应当与震动的方向垂直。当震动存在于两个平面时，应使用两个减震器，为了起到最大程度的减震效果，制冷剂管线应固定在减震器的端部。

订购热线：010-84998807

▋产品展示 / PRODUCT DISPLAY

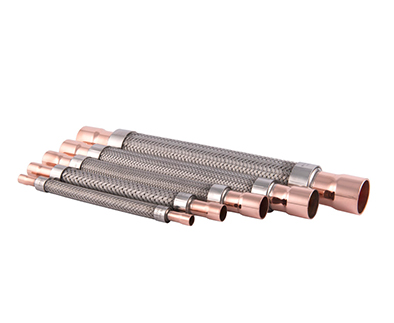

卡士拖避震管

应用

减震器设计用于安装商用制冷系统以及家用和工业空调系统上。此装置的作用在于避免将压缩机的震动传递给制冷系统管道，从而降低损坏风险及噪音水平。减震器还可以抵消管道的少量热膨胀。

安装

减震器可以安装在制冷系统的吸入和排放管线上，尽可能靠近压缩机。减震器并非设计用于调整可能的管道未对准情况。

减震器的安装应当与震动的方向垂直。当震动存在于两个平面时，应使用两个减震器，为了起到最大程度的减震效果，制冷剂管线应固定在减震器的端部，。

Castel 减震器也可以竖向安装，因为它们设计用于避免接头附近的波状区域的冷凝水滞留。因此，安装在低于 0°C 的温度环境下是没有问题的。

减震器并非专为吸收轴向应力或扭转应力而设计。在现场铜焊之后，应注意预留充足的震动空间，以避免静态压缩或张力。

制冷流体的高速度会产生震动和噪音现象。在这种情况下，建议安装较大尺寸的减震器。

减震器至管道的接头一般采用铜焊。减震器的特殊设计和结构允许在没有特殊过热保护的情况下进行焊接。

警告! 应确保预留一段相当于减震器总长2% 的空隙，以抵消可能的热膨胀。

产品介绍

型号	接口尺寸	长度 (mm)	最大工作压力(bar)
型号	接口尺寸	长度 (mm)	-40/5CTC	80 C	100C	120C	140'C
7690/3	3/8'ODF	230	45	40.5	37.5	36	35
7690/4	1/2'ODF	230	45	40.5	37.5	36	35
7690/5	5/8'ODF	255	45	40.5	37.5	36	35
7690/6	3/4' ODF	255	45	40.5	37.5	36	35
7690/7	7/8'ODF	290	45	40.5	37.5	36	35
7690/9	1-1/8" ODF	330	45	40.5	37.5	36	35
7690/11	1-3/8" ODF	375	45	40.5	37.5	36	35
7690/13	1-5/8" ODF	430	45	40.5	37.5	36	35
7690/17	2-1 /8" ODF	510	40	36	33	32	31
7690/21	2-5/8" ODF	690	35	31.5	29	28	27
7690/24	3'ODF	690	35	31.5	29	28	27
7690/25	3-1/8" ODF	710	35	31.5	29	28	27
7690/28	3-1/2" ODF	710	25	22.5	21	20	19.5
7690/34	4-1 /4" ODF	710	25	22.5	21	20	19.5

质保服务

所有产品均享有12个月质保服务。质保服务包括在质保期内出现缺陷的所有产品或产品部件。在这种情况下，客户需自费送回产品，并随附对于所述缺陷的详细描述。若所述缺陷是由于客户或第三方的错误引起的，例如错误安装、违反产品使用指南或擅自改动产品等，则不在质保范围内。对于产品本身的缺陷，生产厂家只负责更换缺陷产品，不对任何形式的损坏进行退款。

本目录所提供的技术数据仅作参考，我公司保留随时修改的权利，恕不另行通知。
