四通换向阀的工作原理及其主要种类

制冷：当热泵型空调器运行于制冷工况时，四通换向阀换向使图中实线接通。这时，室内换热器成为蒸发器，而室外换热器成为冷凝器。从室内换热器来的低温低压过热气经四通阀和消声器进入气液分离器．分离出液体后，干过热气被压缩机吸入压缩成为高温高压的气体徘出，气体经四通阀进入室外换热器放热冷凝，成为过冷液。过冷液经毛细管阻力降压后成为低温低压两相流体，进入室内换热器蒸发吸热(此时室内空气被降温)，再一次经四通阀和气液分离器进入下一循环：图中过滤器主要用于制冷剂与压缩机油的分离，以保证换热器的换热效率。

制热：当热泵型空调机运行于制热工况时，四通换向阀换向使图中虚线接通。这时、室内换热器成为冷凝器，室外换热器成为蒸发器。从室外换热器来的低温低压过热气经四通阀和消声器进入气液分离器，分离出液体后，干过热气被压缩机吸入压缩成为高温高压的气体徘出，气体经四通阀进入室内换热器放热冷凝(此时，室内空气被加热)．成为过冷液，过冷液经毛细管阻力降压后成为低温低压两相流体．进入室外换热器蒸发吸热，随后过热气经四通阀和气液分离器进入下一循环。

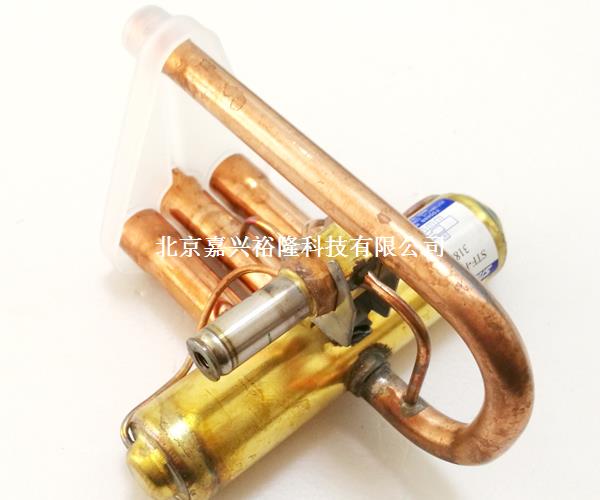

强制换向型四通换向阀

强制换向就是通过毛细管直接从压缩机排气口引出高压气体来推动主阀换向。这是一种广泛采用的换向形式，四通换向阀是由主阀和四通先导阀组成。

具体工作原理如下：

制冷循环工况：当电磁线圈处于断电状态，导阀小滑块左移，空调压缩机高压流体经D、R毛细管流入主阀的右阀碗腔，主阀的左阀碗腔内的低压流体经L、S毛细管流回压缩机，左、右阀碗及主阀滑块左移，形成制冷循环。制冷剂流向上图左侧所示。

制热循环工况：当电磁线圈处于通电状态，导阀小滑块右移，空调压缩机高压流体经D、L毛细管流入主阀的左阀碗腔，主阀的右阀碗腔内的低压流体经R、S毛细管流回压缩机，左、右阀碗及主阀滑块右移，形成制热循环。制冷剂流向如上图右侧所示。

卸荷换向型四通换向阀

卸荷型换向是通过毛细管将四通阀主阀的一端与压缩机的回气口相连，让其压力卸荷，从而实现换向目的。该四通阀是由主阀和三通先导阀组成。

这种换向原理具体如下：

制冷循环工况：当电磁线圈处于断电状态，导阀内的阀芯左移，毛细管截止、毛细管相通，室中高压气体通过小孔进入室，室的气体通过流向低压管，由此产生室的压力高于室，将活塞推向侧，使管相通，形成制冷循环。如上图左侧所示。

制热循环工况：当电磁线圈处于通电状态，导阀内的阀芯右移，毛细管截止、毛细管相通，室中高压气体通过小孔进入室，室的气体通过流入低压管，由此产生室的压力高于室，将活塞推向侧，使管相通，形成制热循环。如上图右侧所示。

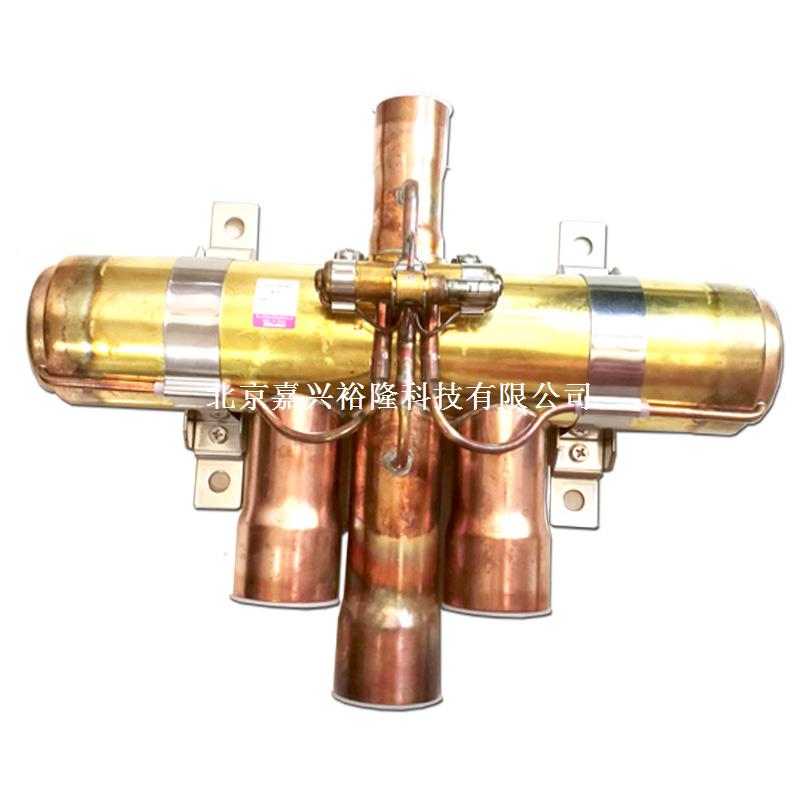

无死点换向型四通换向阀

无死点换向型四通换向阀最大特点就是，无任在通电还是在断电状态下都不会使主阀滑块停留在主阀的中间位置，即所谓的“死点”。外表上看，先导阀上也有三根毛细管与主阀相连，但其作用却与上述的三通先导阀不同，真正起关键作用的是主阀两端的直径不同。

这种换向原理具体如下：

制冷循环工况：当电磁线圈处于断电状态，导阀内的阀芯右移，毛细管截止、毛细管相通，室中高压气体通过毛细管流入低压管从而变成低压。另一方面，无任先导阀电磁线圈通电与否，室始终与低压管是相通的，室是与压缩机排气口高压相通，由于主阀左端活塞直径大于右端，高压气体在室中作用在左活塞上的推力也要大于右端，将活塞推向侧，使管相通，形成制冷循环。如上图左侧所示。

制热循环工况：当电磁线圈处于通电状态，导阀内的阀芯左移，毛细管截止、毛细管相通，高压气体流入室，室中都为高压气体，室间却有压力差，将活塞推向侧，从而室与管相通，管相通，形成制热循环。如上图右侧所示。

旋转换向型四通换向阀

美国PE公司的四通换向阀全部采用这种换向原理。
