商用空调电子膨胀阀的工作原理和检测方法

来源：嘉兴裕隆浏览：- 发布日期：2017-06-16 12:01:19【大中小】

电子膨胀阀、四通换向阀是节能、环保的主导产品。并且从占有的市场份额来看，电子膨胀阀等自动控制元器件将会继续向商用空调、商业制冷控制元器件领域延伸发展。
在商用空调中，空调电子膨胀阀在冷媒系统中的作用是：保持系统高压侧和低压侧的压力差，并调整液体管路进入蒸发器的高压液态制冷剂的流量，以保证制冷剂能在蒸发器内处在期望的低压下蒸发，与此同时，也能在高压状况下在冷凝器内凝结。即，节流的作用。

一、工作原理

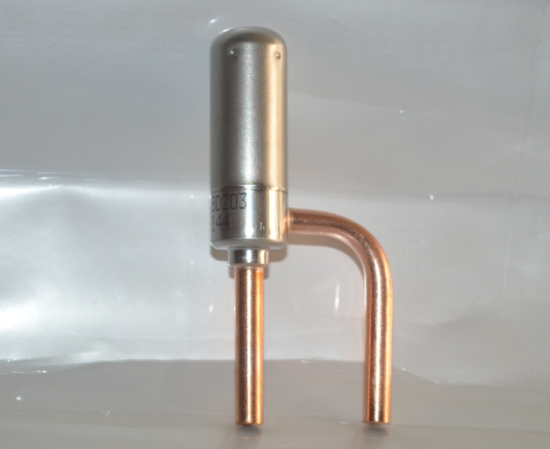

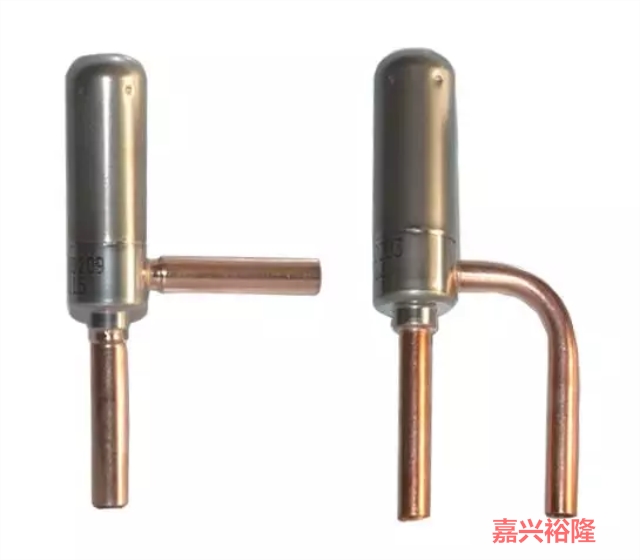

电子膨胀阀实物如图所示。其工作原理是：电脑板根据用户设置的温度及采集的温度，按单片机的软件程序进行逻辑运算后，输出相应序列的运转指令，通过电子控制器发送脉冲信号到线圈上，控制转子部件的旋转，通过丝杆和螺母的传动，将转子部件的旋转运动转化为阀针沿轴向直线移动，在线圈内部有不同的绕组配置，极性由施加的电信号改变。当以脉冲形式施加适合的组合信号时，线圈迫使阀转子步进，控制步进电机正转或反转，带动阀杆和阀针上移或下移，最终按照设定的方向步进到所需位置，以调节阀口的通流面积，达到调节制冷剂的流量的目的。

二、检测方法
一方面，正常情况下，电子膨胀阀在通电后有“咔嗒”的响声。若没有响声，或在制冷时膨胀阀在压缩机工作后开始结霜，那么则需要检测其线圈和供电情况是否正常。如果电压正常，说明电脑板正常，如果此时膨胀阀内没有响声，就是膨胀阀不良，应先测量电子膨胀阀线圈直流电阻如果正常，就可能是阀体内被脏污堵住了，可用高压气体进行吹洗。
另一方面，在断电时电子膨胀阀进行复位处理，应通过听声音或感觉是否有振动来判定阀针有没有有问题。在关机状态下，阀芯一般处在最大开度，此时断开线圈引线，然后开机运行，如果此时制冷剂无法通过，那么则判定阀针卡死。正常情况下，用手摸电子膨胀阀的两端，进口处是温的，出口处是凉的。
三、安装与焊接注意事项
其一，安装电子膨胀阀时，应安装100目以上的过滤网，并以阀体及线圈的断面中心线为轴，且将线圈朝上，使之在垂直±15°以内。其二，电子膨胀阀与过滤网进行焊接时，需对阀体进行冷却保护，使阀主体温度不超过120℃，并要防止杂质进入阀体内部。其三，火焰不要直对阀体，同时需向阀体内部充入氮气，以防止产生氧化物。其四，控制器的输出电压必须与线圈的指定电压一致，一般是12V直流电源。如果所加电压与指定电压不符，会出现线圈烧毁，或阀针动作异常等故障。
