利用热泵原理使空调机组既可以提供冷气，也可以提供热气。在制冷系统中，蒸发器和冷凝器的功能可以相互转化。用于制冷用途时室内盘管作为蒸发器，用于制热用途时室内盘管用作冷凝器。用于制冷用途时室外盘管作为为冷凝器，用于制热用途时室外盘管用作蒸发器。采用四通阀进行制冷、制热模式转换，改变系统中制冷剂的流向，可以完成以上功能转换。四通阀由电磁线圈启动滑片，和压缩机连接的蒸发器和冷凝器的吸气和排气部分可以任意互换。四通阀在热气除霜中正被广泛应用。这种阀能使压缩机排出的热气从冷凝器分流至蒸发器达到除霜目的，制冷重新开始时又回到冷凝器。

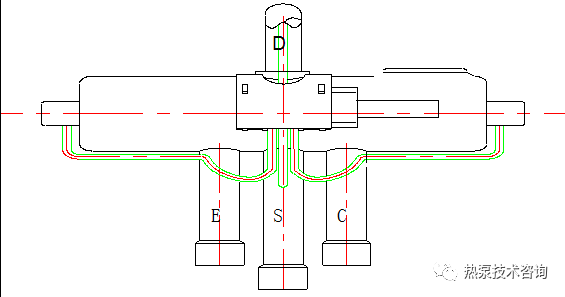

3.2四通阀标识,各管口的焊接字母示意图如下：

其中E表示与四通阀连接管相连的管口，S表示与压机吸气管相连的管口，C表示与冷凝器进气管相连的管口，D表示与压机排气管相连的管口。

3.3 四通阀中制冷剂的流动方向

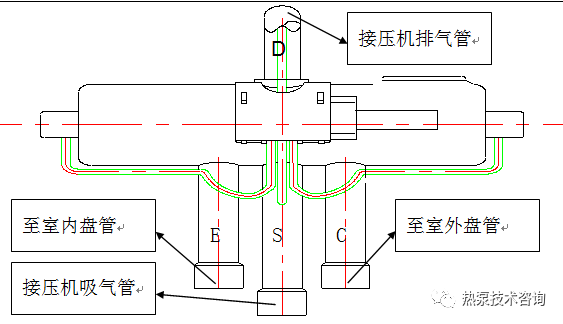

3.3.1制冷循环时，四通阀中制冷剂的流动方向

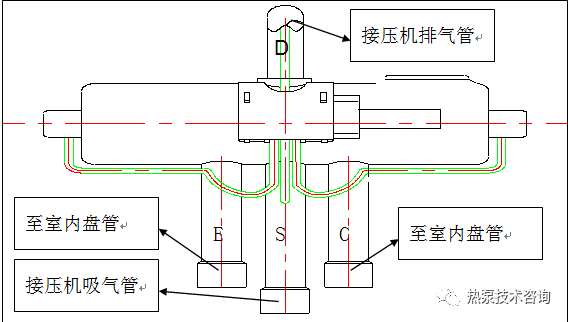

3.3.2制热循环时，四通阀中制冷剂的流动方向

3.4用途和特点

3.4.1四通阀是热泵空调器的重要器件,适用于中央、分体、柜式和窗式空调器。

3.4.2采用四通先阀控制四通主阀，换向可靠。

3.4.3设有防止系统短路的特殊装置。

3.4.4能瞬时换向并可在最小压差下动作，使经过四通阀的压降和泄漏减到最小。

3.4.5电磁线圈采用热固塑料密封，全封闭防水。

3.4.6 UL认证型号：按需要提供。

3.5四通阀的分类

3.5.1按厂家分类，志高常使用的四通阀有：华鹭（如STF-0218、STF-0408）、南燕（DSF-4A、DSF-9A）、春晖（DHF-9、DHF-20）、三花（SHF-7、SHF-20）等。

3.5.2按适用的冷媒分类，有R22专用（如DSF-9A、STF-0408）、407c专用（如DSF-9AZ、STF-0408Z）、410a专用（如STF-0108G、STF-0218G）等。
