钎焊式换热器技术、原理和通道类型

钎焊式换热器技术

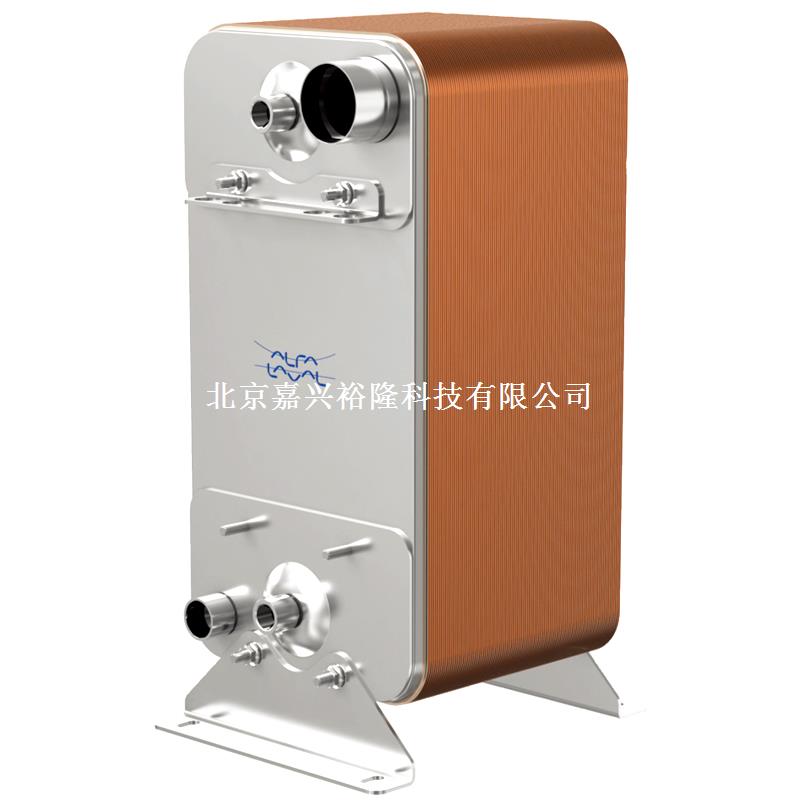

钎焊式换热器是在介质间传输热量的最有效方法之一。钎焊式换热器整机由波纹通道板组成，它们组合在一起形成复杂的钎焊式换热器通道，冷热介质的分配就是通过这些通道完成的。冷热介质分隔在波纹板两边，尽可能接近但不会混合；当它们并肩流动时，热量就从一种介质传输到了另一种介质。基于模块化的产品概念以及完全可定制的部件，我们始终能够为每种换热器应用找到最适合的解决方案。

钎焊式换热器结构原理

钎焊式换热器大体上是由一组前后档板之间的波形管道板构成的。钎焊式换热器档板组件由密封板、密封圈和档板组成。钎焊式换热器接口类型可以根据市场和应用领域的具体要求进行定制。在真空钎焊过程中，板片和填充材料（钎焊焊料）之间的每个接触点处会形成一个焊接点。利用这样的设计方式，可以制造出由两个不同的通道或回路组成的换热器。密封板用于密封档板与第一个和最后一个通道板之间的空隙。档板的数量取决于的类型、尺寸及压力等级等。有些装有密封圈，用于密封通道板和档板之间的空隙。有些的密封圈与档板和第一个或最后一个通道板是合为一体的。

钎焊式换热器通道类型

一个钎焊式换热器中的板片数通常可多达几十片，钎焊式换热器流体在板间的流程可以按具体的使用情况加以灵活地组合，一般有单流程与多流程的各种组合。如两侧介质均匀单流程，也可以一侧介质为单流程另一侧介质为双流程，还可以两侧介质为不同多流程组合。
