鹭宫压力控制器的分类与动作原理

返回列表 来源:嘉兴裕隆 浏览:- 发布日期:2020-01-17 09:22:32【

在空调制冷系统中会使用到很多压力控制器,并通过对触点的通断来控制压力控制器

压力控制器主要分为:高压压力控制器、低压压力控制器、高低压压力控制器、压差控制器及油压差控制器。

压力控制器的基本原理是一样的,都是由压力检测机构检测,通过执行机构完成控制。波纹管受压后产生伸缩变形,带动摆杆动作,再通过摆杆拨动触点通、断,实现对压力的控制。

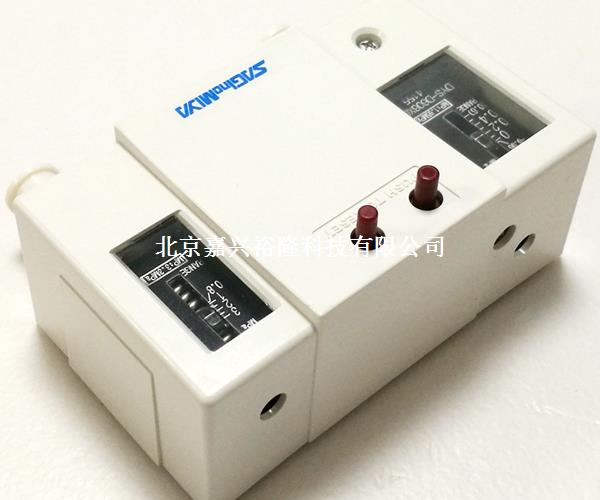

鹭宫压力控制器DYS

我们在压力控制器上常会看到DIFF和RANGE两个参数,RANGE就是压力的量程范围,DIFF就是pressure difference,指的是切换差,也就是死区,是一个切换区域。

每个压力控制器都有这个参数,根据不同的要求压力控制器的切换差分为:可调和不可调。可调称可调节设定点,否则就是不可调设定点。

下面以高压压力控制器和低压压力控制器为例,来介绍一下压力控制器的动作原理、工作压差和结构。

(1)动作原理:高压压力控制器和低压压力控制器的作用原理相同。当波纹管内压力升高,其值高于主调弹簧调定值时,波纹管伸长或缩短(波纹管外部受压型为缩短,内部受压型为伸长),推动摆杆,拨动触点,切断电源,起高压保护作用。压力过低时若切断电源,起低压保护作用。下你面以高压压力控制器为例,介绍控制压力范围。设压力为P1时触点通,压力为P时触点断,其工作压差范围为P~P1。压力高时,触点断,当压力下降到P1点时,触点通。而压力又上升到P点时,触点又断开。低压压力控制器的动作与此相反。

鹭宫压力控制器SYS

(2)工作压差:工作压差是指触点通、断之间的工作压力间隔。若高压控制器断开压力定为14kg,工作压差定为2kg,即当压力超过14kg时控制器断开;压力低于12kg时控制器接通。缩小工作压差,可提高控制精度。但不可调得太小,否则会频繁动作。控制器触点动作应灵活,要瞬间通和断,否则会产生火花放电,烧坏触点。

(3)结构与调整:当输入波纹管的压力增大时,波纹管底板移动(移动量由压力与弹簧力之差决定),带动摆杆,控制触点动作。需要调整压力控制范围时,把压力调节螺丝逆时针/顺时针旋转,配合万用表来调整自己设定的压力。
