四通换向阀制冷循环过程原理

返回列表 来源:嘉兴裕隆 浏览:- 发布日期:2019-07-22 11:44:21【

四通换向阀是在空调系统中实现制冷和制热的零部件,四通换向阀既可以制冷也可以制热,但是制冷和制热的原理确实不一样的,北京嘉兴裕隆小编接下来和大家一起分享一下四通换向阀制冷循环过程(R22)的原理。

(1)压缩机部分(A→B)

制冷剂从压缩机吸气口进入时为低温、低压的气体(压力为4~6kgf/cm2、温度为5~15℃),经压缩后,变为高温、高压的气体(压力为16~22kgf/cm2、温度为80~110℃)。

(2)冷凝器部分(B→D)

制冷剂从压缩机排气管经过四通换向阀(冷暖型)进入冷凝器,经室内轴流风扇把热量带走,温度降低。高温气体逐步变为气液两相状态,最后冷凝器出口处为常温、高压液体。温度比环境温度约高5℃,但制冷剂在冷凝器内压力基本不变。

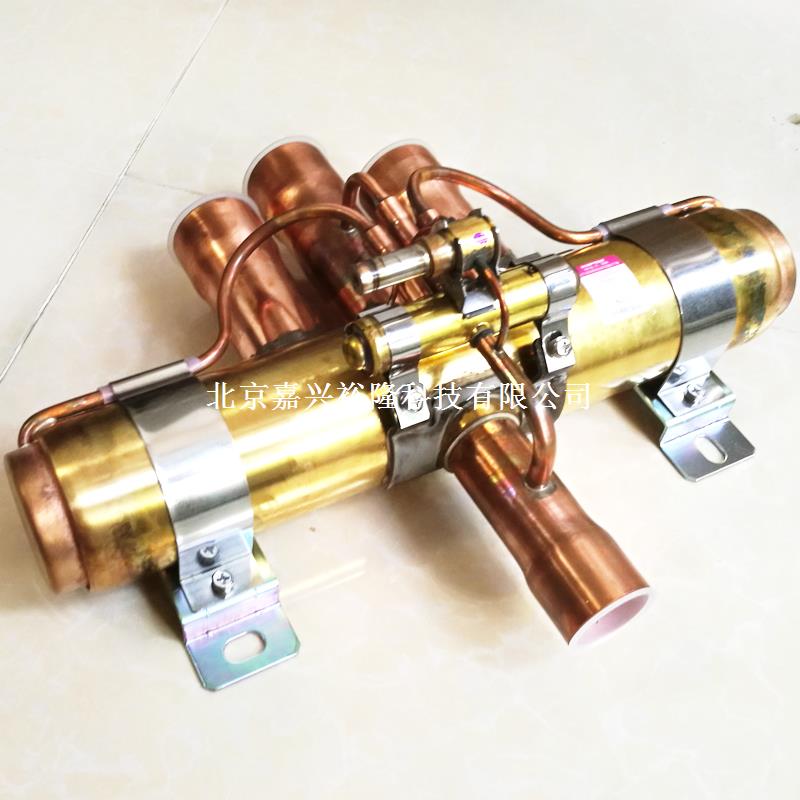

四通换向阀

(3) 毛细管部分(D→E)

制冷剂从冷凝器出口进入单向阀(冷暖型)经毛细管节流、降压,通过高压阀进入连接管(液管〉。在毛细管出口处为低温、低压的气液两相制冷剂(开始汽化)。温度约为5℃,压力约为5~6kgf/cm2,手摸上去感觉很凉。

(4) 蒸发器部分(E→A,)

制冷剂从连接管进入蒸发器,由气液两相状态逐步汽化为饱和蒸汽,同时吸收周围空气的热量,达到制冷目的。在蒸发器出口处为低温,低压的气体。温度为5~10℃,压力与进口处相比,基本不变。

(5) 回气管部分(A'→A)

制冷剂从蒸发器出口经连接管(回气管)到室外机低压阀,再通过四通换向阀(冷暖型)进入压缩机的气液分离器到吸气口,完成一个循环。此时的低温、低压气体与蒸发器出口处相比,压力基本不变,温度稍有上升(约增加5℃,主要是连接管吸收了一部分热量)。

四通换向阀

制冷时:室内蒸发器吸热量(制冷量)+压缩机消耗功率=室外冷凝器散热量

制热时:室内蒸发器散热量(制热量)=压缩机消耗功率+室外冷凝器吸热量
