四通阀常见两故障分析及解决办法

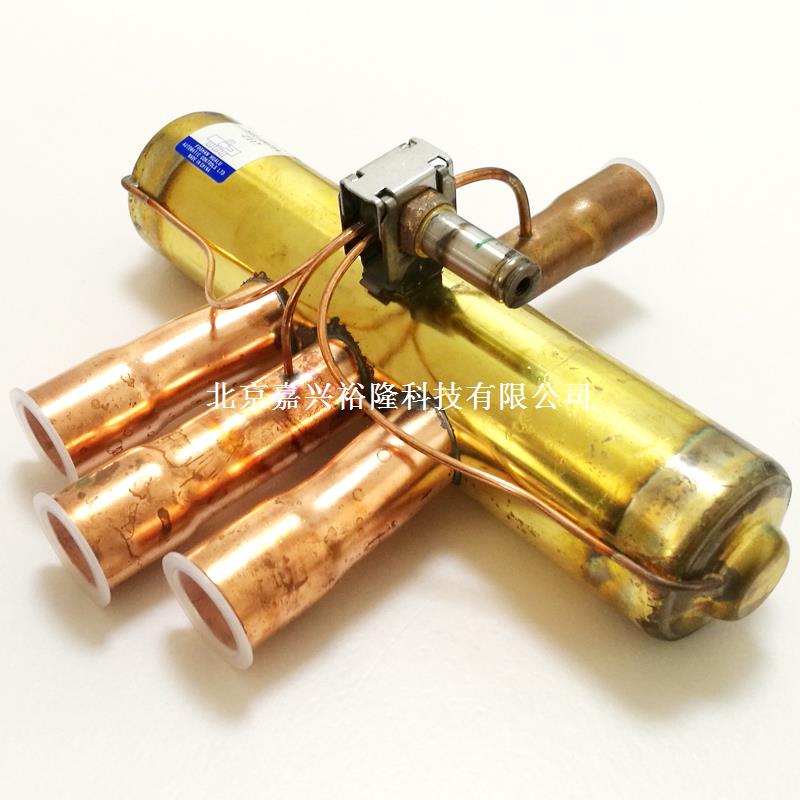

四通阀是热泵型空调中的关键部件，起制冷系统中制冷、制热转换的作用，通过更换压缩机排气管和回气管进入蒸发器和冷凝器的方向，从而达到制冷和制热目的。

主要有两大类：

一、毛细管或者连接管的开裂造成的制冷剂泄漏

通常来说，毛细管或者连接管开裂的原因有以下3点：

1)毛细管受外力导致开裂，或者毛细管本身存在缺陷，或者壁厚不足，导致局部强度下降，在受力情况下出现开裂；

2)毛细管过烧，导致金粒变大强度下降，在受力情况下出现开裂；

3)系统异常振动，长时间的应力作用下，产生机械疲劳开裂。

针对毛细管、连接管的裂纹引起的失效，要减少此类故障，必须减小系统的振动。通常毛细管是通过钎焊连接在阀体上的，焊接时要用到助焊剂。在有助焊剂和无助焊剂的地方，铜管受到外界振动时剪切力都是均匀的，但是在有助焊剂和无助焊剂交界的地方，由于铜管有效受力面积的变化，受到振动的应力作用变化很大。在累积的载荷作用下，铜管最容易在此处开裂。所以，为了避免此类故障的发生，必须减小系统的振动。

通常采用的方法是在空调样机生产时对电磁四通换向阀位置进行应力应变测试，保证振动在可控范围之内。同时，对批量生产的空调室外机出厂前必须定期抽样进行应力应变监控，从源头解决空调系统室外机振动造成的四通电磁换向阀的失效。

二、液击引起的换向阀故障。

通常来说，压缩机出口的压力最大在3．0 MPa左右，而四通电磁换向阀承载压力只有在6．0 MPa以上时才可能出现连杆变形、活塞碗反冲等现象。一旦连杆变形或者活塞碗反冲，四通电磁换向阀将无法正常工作。之所以出现这么大的压力，主要是因为压缩机出现异常产生了强大的冲击力，这个力就是液击造成的。

液击的防范措施

针对液击引起的失效机制分析，我们提出以下几点建议：

1）、在对四通电磁换向阀的安装方式上必须注意，在室外机空间以及管路设计允许的情况下，尽量选用低压管朝上的安装方式，同时低压管要置于压缩机以及低压储液器等部件的上方，避免制冷剂滞留在四通电磁换向阀体内。

2）、充注制冷剂时要避免过充。

3）、除此之外，还可以从空调系统控制逻辑上进行更改，在压缩机启动之后，有一定的延时，再给四通电磁换向阀切换信号。这样就能够保证电磁四通换向阀启动前内部液体从阀体内部排走或者汽化，避免液击的发生。
