空调系统液压冲击四通阀造成活塞破坏分析报告

空调系统液击造成电磁四通阀活塞破坏在市场使用过程中时有发生，华鹭公司根据四通阀与空调系统的配合状况进行长期的调查研究分析，基本掌握了四通阀活塞液击的原理，在提高四通阀抗液击前提下亦充分配合用户对空调系统进行合理改进，减少空调系统液压冲击强度，确保四通阀不因受到强烈冲击造成的破坏。

一 四通阀活塞受液击破坏机械原理

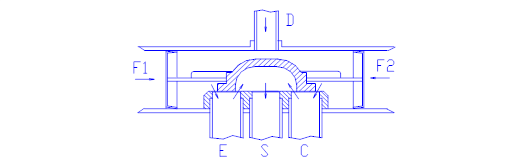

压缩机启动压缩气体时，在气体可容容积内，升压要花一定的时间，加上气体的粘性小，即使有微小的流路也可以流跑，估计不会发生异常压力。但是压缩液体时，压缩机的力瞬间传到液面（与油压泵一样），由于液体的粘性高，即使有微小的流路，也不会跑掉而发生异常高压。假设液面为固体，面受到冲击时，所受冲力是与速度和质量有关的，估计作用力是很大的（WATER HAMMER水锤）。因此，强度弱的地方发生破坏，也就是出现了活塞组件破坏的现象。

二 四通阀活塞液击破坏的表现

活塞破坏、螺丝滑牙脱落、导向架折弯处断裂或变形。

三 四通阀抗液击能力约为6.5Mpa

四通阀活塞组件耐冲击压力约6.5Mpa。

四 四通阀发生液击破坏的原因

四通阀阀体内部有液体，当压缩机启动时，排气压力通过液体瞬间传递到阀体内部，如果压力不能卸去，在瞬间将产生异常高压，而活塞，螺丝、导向架折弯处会受到异常的高压而破坏。

压力不能卸去有两种原因：

① 四通阀阀体内部短路。

② 空调系统短路。

五 改进方法

① 提高四通阀的抗液击能力（也就是提高四通阀的卸荷能力，但会引起四通阀中间不换向的几率随之增大）

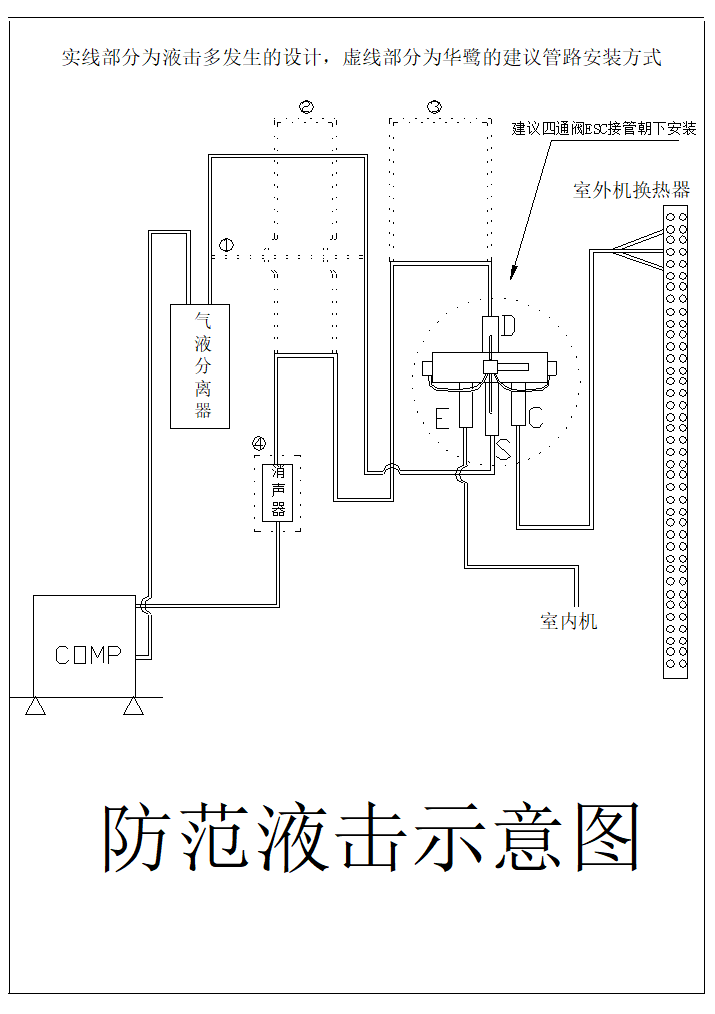

② 考虑通过改进系统减少液压冲击力，避免四通阀受强冲击造成活塞破坏。
