日本鹭宫KV电子膨胀阀的驱动电路

a、鹭宫KV电子膨胀阀驱动电路上的达林顿晶体管阵列时，请使用具有钳位二极管和衬底二极管的元件。

至于元件的厂家牌号，推荐使用东芝产的TD62064AP。日本鹭宫的各种试验和制造时使用的驱动电路，原则上使用62064AP，其各种性能已经有确认了。

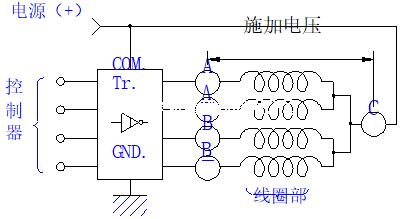

b、鹭宫KV电子膨胀阀在钳位二极管与额定电压线之间，请不要接入电阻。在步进电机上，为了提高电机部的停止响应特性，有时接入电阻，但是在本阀门上，有可能会影响电机部的特性、阀门的寿命性能，请避免使用。见下图

c、鹭宫KV电子膨胀阀在变频电路的0V与微处理器电路的0V之间，请绝缘。因为，电子膨胀阀线圈部的金属部分与导线之间，有可能产生高电位差。

d、电子膨胀阀在驱动电路时请设计配备针对雷击的保护电路。

e、鹭宫KV电子膨胀阀在驱动电路时，由于干扰对驱动电路的影响大，有必要时，请进行辐射试验（确认从产品里是否有发出干扰的试验。）和抗干扰试验（产品受到干扰时的试验。）。

f、鹭宫KV电子膨胀阀在图纸和产品性能规格书上，标有电子膨胀阀线圈部单相的直流电阻值，此值是20℃时的对应值，受电子膨胀阀线圈部的温度影响，该数值会有所变化。请使用公司考虑系统的使用温度，计算电源的电流容量。
