日本鹭宫KV电子膨胀阀励磁驱动

日本鹭宫KV电子膨胀阀的励磁方式及驱动方式：

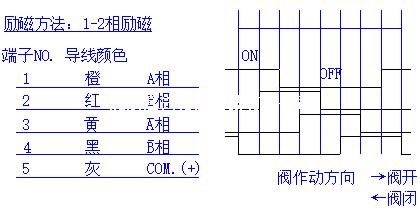

1、励磁方式是1-2相励磁，驱动方式请使用单极驱动（参照下图）

2、鹭宫KV电子膨胀阀线圈部的绕线为双股线。

3、端子No.与导线颜色（励磁相）之间的关系，请确认图纸。有可能与上面的不一样。

日本鹭宫KV电子膨胀阀的励磁速度：

1、励磁速度请使用31.25pps或83.4pps。若使用其它的励磁速度，电机部的特性有可能发生变化、有可能失步。

2、另外，有些型号只推荐使用31.25pps。请根据图纸进行确认。

3、请将励磁速度的许容差控制在±5%以内。但是，如果在图纸上有标明许容差，以图纸为准。

日本鹭宫KV电子膨胀阀的施加电压：

1、额定电压，根据线圈部的型号的不同，有DC12V或DC24V。请确认图纸。

2、电压的许容差请控制在±10%以内。如果电压低，有可能造成动作不良。相反，施加电压过高，有可能造成线圈部的温度上升值超过绝缘等级规定的允许最高温度。请参照图纸上的线圈绝缘等级。

3、请保证使用的电压波形是没有变形的矩形波电压。

4、为了防止线圈部的温度上升，在阀停止动作时，请不要通电，请将通电率控制在50%以内。

日本鹭宫KV电子膨胀阀的电流方向请将COM侧作为正极（+）

日本鹭宫KV电子膨胀阀的阀基点定位：

1、初期（控制前）的阀基点定位，请在阀闭方向励磁520脉冲，在A相励磁状态下，为0脉冲。

2、阀基点定位的寿命次数，请根据产品标准。
